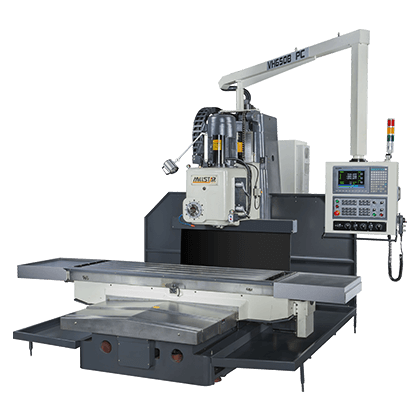

VH 系列(立橫兩用)傳統床型銑床 VH650B

產品特性

X1700 / Y1050 / Z950

  • 配備集中式自動潤滑系統。
  • 配備冷卻系統。
  • 各行程極限裝有極限開關,安全性高。
  • 工作台為全支撐式設計,不懸垂,真直度精確耐用。
  • 工作台低,便於上下工作。
  • 機身經強化處理,結構堅實,穩定性佳。
  • 全部控制集中於面板操作,免除操作上之疲憊,提高生產效率。
  • 內部配線,整齊美觀,均採標準電器零件。
工作台 工作台面積 2200 X 600mm
X / Y / Z三軸行程 1700 X 1050 X 950mm
T型槽(尺寸槽數間距) 20 X 5 X 125
三軸快速移動率 30~2800(30~6000 PC-Based)
三軸切削進給率 2800(30~6000 PC-Based)
切削工件參考工作範圍 切削長度 1700
切削寬度 620
切削高度 640
承載重量 2000
立主軸 主軸轉速(60HZ) 45-1500 rpm 18 Steps
主軸端孔斜度 NT50
軸端至工作台面距離 0-753
軸心至機柱滑動面距離 650
主軸通心軸上下行程 NA
主軸頭左右旋轉角度 NA
主軸通心軸上下行程 NA
橫主軸 主軸轉速(60HZ) 45-1500 rpm 18 Steps
主軸端孔斜度 NT50
軸心至工作台面距離 0-950
軸端至工作台面距離 335
馬達 主軸馬達 15HP X 4P AC
X軸進給馬達 3KW
Y軸進給馬達 3KW
Z軸進給馬達 3KW
一般規格 淨重(約) 7500kg
毛重(約) 8500kg (40”HQ or 20’FR)
佔地面積(長X寬X高) 5180 X 4080 X 3180

由於本公司不斷的研究改進,本網站所示機械規格特性本公司有變更之權利,恕不另行通知。

傳統床型銑床
  • 自動潤滑系統
  • 冷卻系統
  • 工具箱
  • 主軸拉桿螺絲
  • 水平墊片
  • 水平調整螺絲
  • Y,Z軸空壓鎖定功能 (480,550,650,780)
  • 變壓器(外銷專用)
選購配備
  • 滾珠導螺桿(X,Y)
  • 氣動鎖刀(立,橫主軸)
  • 電磁盤(400X800,500X1000)
  • 主軸煞車裝置(立、橫主軸)
  • 虎鉗(16”,20”)
  • 端銑刀具夾具組
  • 萬能夾具組
  • 水盤
  • 擋屑板
  • 半罩鈑金工作台
  • 三軸發格光學尺
  • CE標準
  • 第四軸旋轉工作台(手動) (1度,5度,15度)
