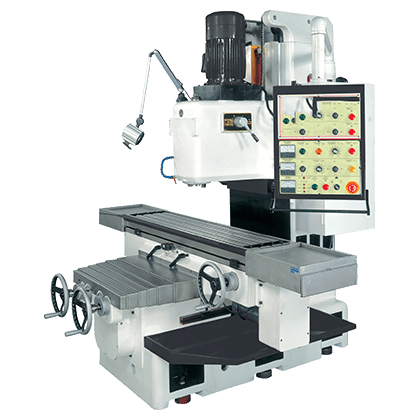

V系列(立式強力銑頭)傳統床型銑床 V520

V系列(立式強力銑頭)傳統床型銑床 V520

V系列(立式強力銑頭)傳統床型銑床 V520

產品特性

X1100 / Y500 / Z500

  • 配備集中式自動潤滑系統。
  • 配備冷卻系統。
  • 各行程極限裝有極限開關，安全性高。
  • 工作台為全支撐式設計，不懸垂，真直度精確耐用。 工作台低，便於上下工作。
  • 機身經強化處理，結構堅實，穩定性佳。
  • 全部控制集中於面板操作，免除操作上之疲憊，提高生產效率。
  • 內部配線，整齊美觀，均採標準電器零件。
工作台 工作台面積 1500 X 450mm
X / Y / Z三軸行程 1100/500/500mm
T型槽(尺寸槽數間距) 18 X 5 X 80
三軸快速移動率 25~1500(30~6000 PC-Based)
三軸切削進給率 1500(30~6000 PC-Based)
切削工件參考工作範圍 切削長度 1100
切削寬度 490
切削高度 500
承載重量 1000
立主軸 主軸轉速(60HZ) 45-1500 rpm variable
主軸端孔斜度 NT50
軸端至工作台面距離 100-600
軸心至機柱滑動面距離 520
主軸通心軸上下行程 NA
主軸頭左右旋轉角度 NA
主軸通心軸上下行程 NA
橫主軸 主軸轉速(60HZ) NA
主軸端孔斜度 NA
軸心至工作台面距離 NA
軸端至工作台面距離 NA
馬達 主軸馬達 10HP X 4P AC
X軸進給馬達 0.75KW
Y軸進給馬達 0.75KW
Z軸進給馬達 0.75KW
一般規格 淨重(約) 3800kg
毛重(約) 4600kg (40”HQ)
佔地面積(長X寬X高) 3500 X 2900 X 2900

由於本公司不斷的研究改進，本網站所示機械規格特性本公司有變更之權利，恕不另行通知。

傳統床型銑床
  • 自動潤滑系統
  • 冷卻系統
  • 工具箱
  • 主軸拉桿螺絲
  • 水平墊片
  • 水平調整螺絲
  • 變壓器(外銷專用)
選購配備
  • 滾珠導螺桿(X,Y)
  • 氣動鎖刀(立,橫主軸)
  • 電磁盤(400X800,500X1000)
  • 主軸煞車裝置(立、橫主軸)
  • 虎鉗(16”,20”)
  • 端銑刀具夾具組
  • 萬能夾具組
  • 水盤
  • 擋屑板
  • 半罩鈑金工作台
  • 三軸發格光學尺
  • CE標準
  • 第四軸旋轉工作台(手動)(1度,5度,15度)
