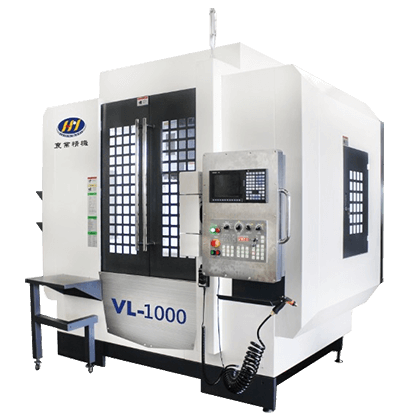

CNC立式加工中心機 VL-1000

CNC立式加工中心機 VL-1000

CNC立式加工中心機 VL-1000

產品特性
  • 三軸馬達固定端採用四個軸承，使其進一步的提升了其加工剛性及定位精度。
  • 三軸採用40mm精密滾珠螺桿。
  • 整機配件不落地獨特設計，貼修設計刀架及桌椅。
  • 每座機台均以雷射進行定位校準確保最佳品質。
工作台 工作台尺寸 1120 X 600 mm
T型槽 100 X 18 mm X 5T
最大負荷 800 kg
行程 三軸行程 1000 X 600X 560 mm
主軸端面至工作台面距離 150~710 mm
主軸中心至滑道面距離 650 mm
主軸 主軸錐孔 BT40
主軸轉速 10000 rpm皮帶式
快速移動 三軸滑道 線軌
三軸快速移動率 36/36/36 m/min
三軸切削進給率 10/10/10 m/min
儲刀倉 換刀機構 刀臂式
刀具選擇 雙向及最短路徑
相鄰刀最大直徑X長度 Φ150 X 300 mm
刀具最大重量 8 kg
刀具刀柄規格 BT40
刀具容量 24T
馬達 主軸驅動馬達(連續/30分) 7.5/11 kw
X,Y,Z驅動馬達 X,Y: 2.0kw / Z: 3.0kw BS
X,Y,Z滾珠螺桿 Φ40 X Pitch 12
一般規格 裝箱尺寸 3350 X 2250 X 2500 mm
700*1600*1900mm
淨重/毛重 7000 kg
護罩 全罩式

由於本公司不斷的研究改進，本網站所示機械規格特性本公司有變更之權利，恕不另行通知。

標準配備
  • 三菱M80控制器 (10.4” 彩色螢幕)
  • 主軸轉速10000 rpm皮帶式
  • 主軸冷卻系統
  • 螺旋排屑裝置(含集屑車)
  • 高壓水槍及氣槍
  • 地基墊及水平調整螺絲
  • 工具箱及工具
  • 主軸鬆口吹氣系統
  • 工作燈
  • 三色指示燈
  • 自動斷電
  • 自動潤滑單元
  • 剛性攻牙
  • RS232介面
  • CF介面及CF卡
  • 電子手輪
  • 電器箱熱交換器
  • 操作說明書
  • 全罩式護罩
  • 沖屑裝置
  • 變壓器(外銷專用)
選購配備
  • 主軸轉速 12000/15000 rpm(BT40) 直結式
  • 主軸環噴
  • 履帶式排屑機
  • 第四軸 (0125/170/210/255)
  • 刀具刀長量測
  • 主軸中心出水20/30/50 BAR
  • 三軸光學尺 (HEIDENHAIN)
  • 電器箱冷氣機
